Der Pelikan Graphos ist ein Tuschefüllhalter mit vielen verschiedenen und einfach auswechselbaren Federtypen, der für technische Zeichnungen, Kalligraphie und Schablonenschriften entwickelt und benutzt wurde.
Die Firma Pelikan, bzw. Günther Wagner, wurde 1838 gegründet. Im Jahre 1934 kam der Tuschefüllhalter Pelikan Graphos auf den Markt und wurde bis zum Jahre 1957 in der hier angesprochenen Form hergestellt. Die Füllhalter bestanden aus Hartgummi, später aus Kunststoff.
Der Pelikan Graphos wurde in verschiedenen Sets von 12 bis 60 verschiedenen Federn, mit bis zu drei Zuführern (Tintenleitern) und einem Halter angeboten.
Ausserdem gab es verschiedene Zubehörteile wie Zirkelhalter, farbig markierte Kappen, usw.
Sie finden Graphos-Federn, Halter, Zuführer und Zubehör bei uns im Shop
Zum Graphos-Halter gibt es drei Federsorten für die Schriftgestaltung (O, N und T), zwei für das technische Zeichnen (A und T) sowie für das Arbeiten mit Schriftschablonen die Röhrchenfeder R. Ausserdem gibt es vier spitze Zeichenfedern für das freie Zeichnen.
A – Ziehfedern für feinen Linien
T – Linierfedern für breite Linien und Plakatschrift
S – Zeichenfedern für das freie Zeichnen
R – Röhrchenfedern für das Schreiben mit Schriftschablonen
O – Plattenfedern für Schnurzüge
N – rechtsgeschrägte Federn für Bandzüge
Z – linksgeschrägte Federn für Bandzüge
Alle Anleitungen, Displays und Beschreibungen können Sie im Wissen-Download Menu herunterladen und ausdrucken
Aufsetzen der Graphos-Feder:
Halter in die linke Hand nehmen.
Feder so auf die Metallhülse legen, dass die Federzunge etwas in die Öse (9) greift.
Dann die Feder fest an die Hülse drücken und hineinschieben, damit auch der Federhaken in die Zuflussöffnung gleitet. (7)

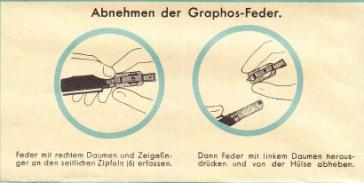

Abnehmen der Graphos-Feder:
Feder mit rechtem Daumen und Zeigefinger an den seitlichen Zipfeln (6) erfassen.
Dann Feder mit linkem Daumen herausdrücken und von der Hülse abnehmen.

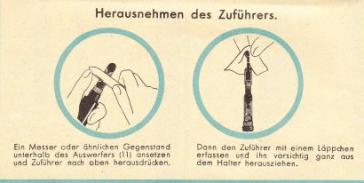

Herausnehmen des Zuführers:
Ein Messer oder ähnlichen Gegenstand unterhalb des Auswerfers (11) ansetzen und Zuführer nach oben herausdrücken.
Dann den Zuführer mit einem Läppchen erfassen und ihn vorsichtig ganz aus dem Halter herausziehen.

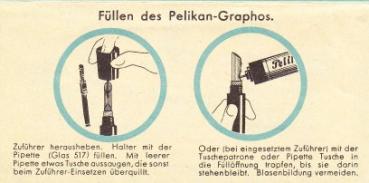

Füllen des Pelikan Graphos:
Zuführer herausheben. Halter mit der Pipette füllen. Mit leerer Pipette etwas Tusche aussaugen, die sonst beim Zuführer-Einsetzen überquillt.
Oder (bei eingesetztem Zuführer) mit der Tuschepatrone oder einer Pipette Tusche in die Füllöffnung tropfen, bis sie darin stehenbleibt.
Blasenbildung vermeiden.
Anschreiben mit dem Pelikan Graphos:
Durch leichtes Aufschlagen mit dem Handballen Tusche zwischen Feder und Oberfeder bringen.
Ansetzen ohne Aufdrücken. Feder gegebenenfalls nach vorne drücken.
Oder etwas Tusche auf die Durchflussöffnung der geöffneten Feder tropfen.
Dann Feder schliessen und auf einen feuchten Lappen oder Schwamm tupfen.
Ohne Druck arbeiten:
Halter im Winkel von ungefähr 60° halten.
Stets die ganze Schreibplatte (Schreibkante) der Feder leicht aufsetzen.
A-Federn sind wie Zieh- oder Reissfedern am Lineal entlangzuführen.
Möglichst nicht zu dicke Lineale verwenden.

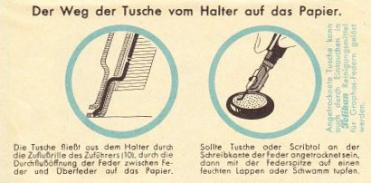

Der Weg der Tusche vom Halter auf das Papier:
Die Tusche fliesst aus dem Halter durch die Zuflussrille des Zuführers (10) durch die Durchflussöffnung der Feder zwischen Feder und Überfeder auf das Papier.
Sollte Tusche oder Scribtol an der Schreibkante der Feder angetrocknet sein, dann mit der Federspitze auf einen feuchten Lappen oder Schwamm tupfen.

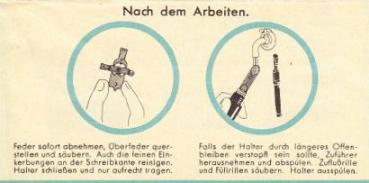

Nach dem Arbeiten:
Feder sofort abnehmen, Überfeder querstellen und säubern.
Auch die feinen Einkerbungen an der Schreibkante reinigen.
Halter schliessen und nur aufrecht tragen.
Falls der Halter durch längeres Offenbleiben verstopft sein sollte, Zuführer herausnehmen und abspülen.
Zuflussrille und Füllrillen säubern, Halter ausspülen.
